ماكينة طباعة الشاشة بالليزر الأوتوماتيكية من TBK: المواصفات الفنية ودليل سير العمل

مقدمة لتكنولوجيا الإصلاح الآلي بالليزر

أدى دمج الأتمتة في إصلاح الأجهزة المحمولة إلى تحول التركيز نحو المعدات الدقيقة القادرة على التعامل مع المكونات الحساسة. تُمثل آلة tbk الأوتوماتيكية لشاشات الليزر فئة محددة من أجهزة الإصلاح المصممة لمعالجة تحديات إزالة الألواح الخلفية الزجاجية وتجديد الشاشات. بخلاف طرق الفصل اليدوية التي تعتمد على الرفع المادي ومصادر الحرارة المتغيرة، تستخدم هذه الأنظمة التحكم الرقمي الحاسوبي (CNC) لتوجيه طاقة الليزر، مما يؤدي إلى إزالة المواد اللاصقة بدقة تصل إلى مستوى الميكرومتر.

هندسة النظام والتصميم المدمج

غالبًا ما تواجه بيئات الإصلاح الحديثة، من أكشاك البيع بالتجزئة إلى مراكز التجديد المركزية، قيودًا في المساحة. وقد أتاحت التطورات الهندسية تصغيرًا كبيرًا لمكونات الليزر دون المساس بقوة الإنتاج.

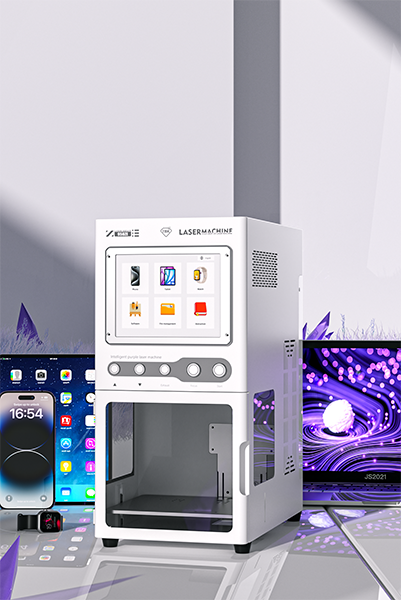

الTBK 958ZE يُعدّ هذا الجهاز مثالاً رئيسياً على فلسفة التصميم هذه. فهو يعمل كوحدة متكاملة تجمع بين مصدر الليزر، وماسح الجلفانومتر، وجهاز التحكم في هيكل واحد. صُمّم هذا الشكل الصغير ليناسب طاولات العمل القياسية، على عكس أجهزة الليزر الصناعية القديمة التي كانت تتطلب أبراجاً وشاشات منفصلة.

مكونات الأجهزة الرئيسية

• ماسح الجلفانومتر: مرايا عالية السرعة تقوم بتوجيه شعاع الليزر عبر المستوى XY.

• مصدر الليزر فوق البنفسجي: يعمل بأطوال موجية مصممة ليتم امتصاصها بواسطة المواد اللاصقة والدهانات مع تقليل الاختراق الحراري لبطارية الجهاز أو اللوحة المنطقية.

• المحور Z الآلي: يسهل التركيز التلقائي عن طريق ضبط المسافة الرأسية بين رأس الليزر وسطح الجهاز.

سير العمل التشغيلي والكفاءة

الوظيفة الأساسية لآلة إزالة الشاشة بالليزر الأوتوماتيكية من tbk هي تقليل زمن دورة إزالة الزجاج الخلفي. قد تستغرق الإزالة اليدوية ما يصل إلى ساعة، وقد تُسبب مخاطر إصابة بسبب شظايا الزجاج. يُوحد الاستئصال بالليزر الآلي هذه العملية.

سرعة المعالجة

تشير البيانات إلى أن جهاز TBK 958ZE يمكنه إتمام دورة إزالة الزجاج الخلفي في حوالي 4 إلى 8 دقائق ، وذلك حسب شدة تلف الزجاج وطراز الجهاز. يتيح هذا المعدل للفنيين إنجاز عدة إصلاحات في الوقت الذي كان يستغرقه سابقًا لإكمال إصلاح واحد.

تكامل البرمجيات

يُعزز نظام التشغيل المدمج الكفاءة. يتضمن الجهاز مكتبة رسومات مُحمّلة مسبقًا تحتوي على قوالب لمختلف طُرز الهواتف الذكية.

• التحديثات في الوقت الفعلي: يدعم النظام الاتصال اللاسلكي لتنزيل قوالب جديدة عندما يصدر المصنعون أجهزة جديدة.

• دقة القالب: تم ​​تصميم المخططات لتحديد "المناطق الآمنة" بشكل صارم، مما يمنع إطلاق الليزر فوق ملفات الشحن اللاسلكي أو وحدات الكاميرا أو كابلات المرونة المكشوفة.

المواصفات الفنية والقدرات

يوضح الجدول التالي تفصيلاً فنيًا للقدرات المتوقعة من نماذج آلات شاشة الليزر الأوتوماتيكية الحالية من TBK ، مع التركيز بشكل خاص على بنية 958ZE.
