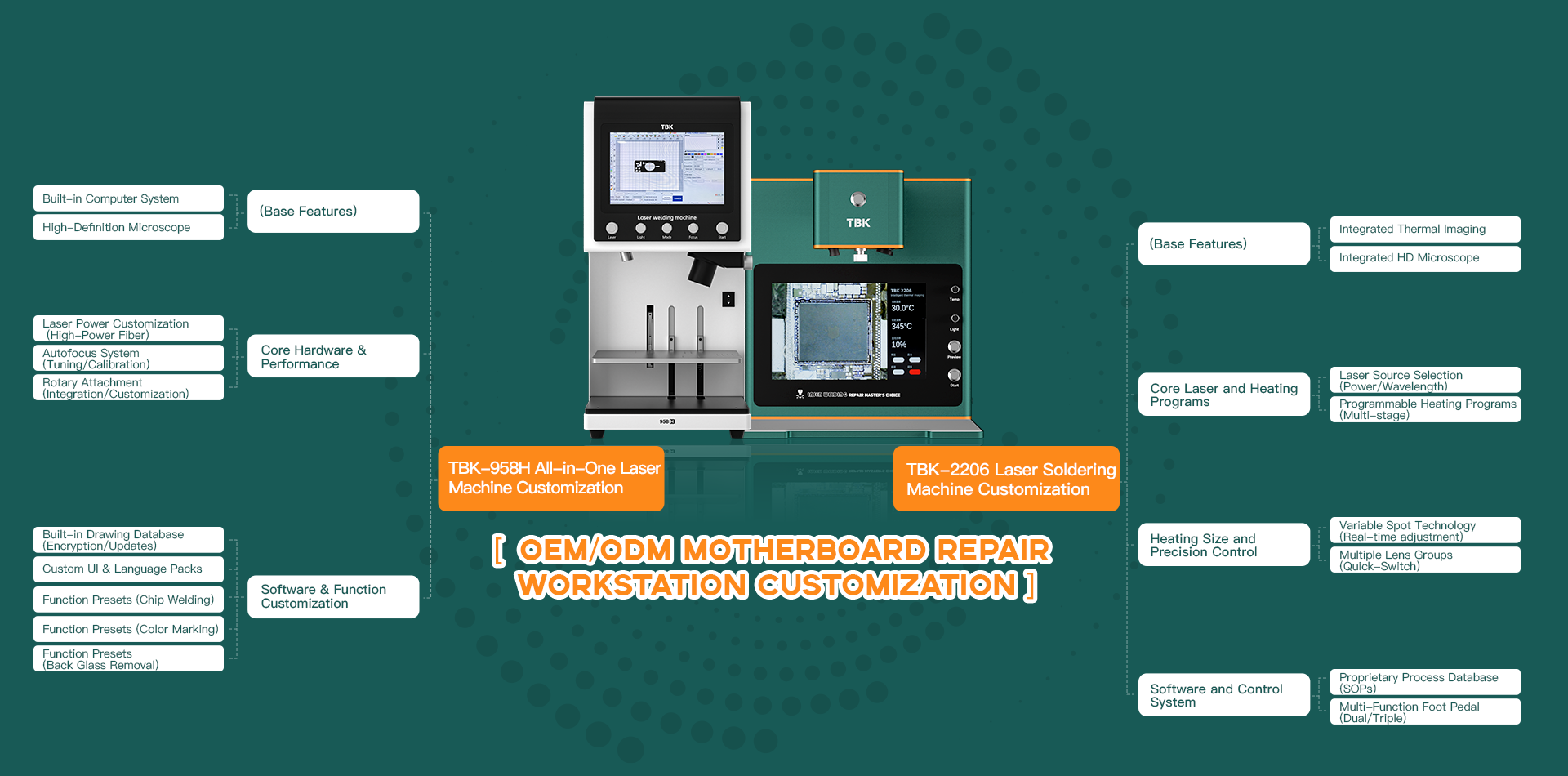

OEM/ODM Anakart Onarım İş İstasyonu Özelleştirme

Hassas onarım ve çoklu uygulama sürecinin yeni çekirdeği olarak,TBK-2206 VeTBK-958H serisi, üst düzey teknisyenlerin verimlilik, doğruluk ve çok yönlülük konusundaki en üst düzey taleplerini karşılamak üzere tasarlanmış, kapsamlı ve derinlemesine özelleştirme seçenekleri sunar.

TBK-2206 Lazer Lehimleme Makinesi: Temel Özelleştirmeler

En hassas anakart çalışması için tasarlanan 2206'nın entegre termal görüntüleme ve mikroskop sistemi, benzersiz proses kontrol özelleştirmesine olanak tanır.

Yazılım ve Kontrol Sistemi

Kapalı Döngü Termal Geri Bildirim: Termal görüntüleme verilerini doğrudan lazer kontrol sistemine bağlayan özel bir yazılım geliştirebiliriz. Bu, bir hedef sıcaklık (örneğin 183°C) belirlemenize ve lazerin bu sıcaklığa tam olarak ulaşıp sabit kalması için gücünü otomatik olarak ayarlamasına olanak tanır; böylece gerçek bir kapalı döngü yeniden akış işlemi oluşturulur. Özel İşlem Veritabanı (Termal Profiller): Sizin için şifreli bir onarım işlemi veritabanı oluşturabiliriz. Başarılı lehimleme parametrelerini kaydedip adlandırabilir, tam termal eğri, lazer güç ayarları ve hatta bir referans termal video ekleyerek standartlaştırılmış, tekrarlanabilir SOP'ler oluşturabilirsiniz. Çok İşlevli Ayak Pedalı: Lazer ön ısıtma, ana güç çıkışı veya termal anlık görüntü yakalama gibi farklı işlevleri ayrı ayrı kontrol etmek için çift veya üçlü bir ayak pedalı özel olarak geliştirebiliriz; böylece daha karmaşık ve akıcı insan-makine işlemleri için.

Optik ve Lazer Kontrolü

Özel Retiküller ve Kaplamalar: HD Mikroskop beslemesi, operatöre rehberlik etmek için ekranda görünen hedef bileşen ana hatları veya "uzak durma" bölgeleri gibi dijital kaplamalarla özelleştirilebilir. Isıtma Boyutu ve Hassasiyet Kontrolü: 2206 odaklanmış bir ışın sağlarken, çeşitli bileşen türleri için farklı ön ayarlı ısıtma boyutları arasında hızla geçiş yapmak üzere hızlıca değiştirilebilen çeşitli ön ayarlı diyafram lens grupları sunabiliyoruz.

TBK-958H Hepsi Bir Arada Lazer Makinesi: Çok Yönlülük ve Özelleştirme

Çok işlevli bir platform olan 958H, donanımını ve yerleşik yazılımını belirli, yüksek hacimli görevlere uyarlamaya odaklanan özelleştirme olanağı sunuyor.

Yazılım ve Veritabanı Özelleştirme

Özelleştirilmiş ve Şifreli Çizim Kütüphanesi: Dahili bilgisayar için doğrudan özel, şifreli bir çizim veritabanı geliştirebiliriz. Bu, belirli arka cam sökme dosyalarını veya talaş kaynak yeri çizimlerini korumak isteyen OEM'ler veya büyük tamir merkezleri için idealdir. Kolaylaştırılmış Kullanıcı Arayüzü/İş Akışı: Dahili yazılım arayüzü, yalnızca ihtiyaç duyduğunuz belirli işlevleri (örneğin, "Arka Cam", "Talaş Kaynağı", "Logo İşareti") içerecek şekilde özelleştirilebilir ve operatörler için iş akışını basitleştirir.

Donanım ve Modül Optimizasyonu

Lazer Kaynağı Seçimi: Birincil uygulamanıza (örneğin, derin gravür, renkli markalama veya yüksek hızlı kaynak) bağlı olarak, belirli bir güç veya darbe karakteristiğine sahip bir fiber lazer kaynağı seçip entegre edebiliriz. Özel Optik ve Görüntü Sistemleri: Alternatif HD mikroskop seçeneklerini (örneğin, daha yüksek büyütme, eş eksenli aydınlatma) entegre edebilir veya otomatik odaklama sistemini belirli bileşenleriniz için ince ayarlayarak kaynak veya markalama için maksimum doğruluk sağlayabiliriz. Fabrikada Entegre Döner Bağlantı Parçası: İsteğe bağlı döner bağlantı parçası, markalı aletler veya parçalar gibi üzerinde çalıştığınız belirli silindirik öğeler için fabrikada entegre edilebilir ve özel yazılım ön ayarlarıyla önceden yapılandırılabilir.

TBK Lazer Anakart Onarımı ve Elektriksel Tanılama İş Akışı

Adım 1: TBK-218 Ayarlanabilir DC Tezgah Güç Kaynağı, 30V 10A LCD Dalga Formu Ekranlı

Adım 1: Elektriksel Tanılama Bu adımda, anakarta güç sağlamak için TBK-218 Ayarlanabilir DC Tezgah Güç Kaynağı kullanılır. Amaç, akım dalga formunu veya işaretçi okumalarını analiz ederek kısa devre veya anormal güç tüketimi için ilk kontrolü gerçekleştirmektir. Çalışma sırasında, teknisyen anakartı güvenli bir voltajda TBK-218'e bağlar ve kartın elektriksel durumunu belirlemek ve olası arıza alanını daraltmak için başlatma akımını gözlemler.

Adım 2: TBK-701 Lehimleme Mikroskobu | Elektronik ve PCB Onarımı için 48 MP Dijital Mikroskop

2. Adım: Görsel Arıza Tespiti Bu adımda TBK-701 48MP Trinoküler Stereo Mikroskop kullanılır. Amaç, önceki adımdaki elektriksel teşhisi yüksek büyütmeli görsel incelemeyle birleştirerek şüpheli arızalı bileşenleri hassas bir şekilde tespit etmektir. Çalışma sırasında anakart TBK-701'in tabanına yerleştirilir ve 7-50X sürekli yakınlaştırma, kartı yanmış, kötü lehimlenmiş veya aşınmış bileşenler açısından dikkatlice incelemek için kullanılır.

Adım 3: Termal Görüntüleme ve HD Mikroskoplu TBK-2206 Lazer Lehimleme Makinesi

3. Adım: Hassas Teşhis ve Çekirdek Onarımı Bu adımda, çekirdek ekipman olarak TBK-2206 Lazer Lehimleme Makinesi (Termal Görüntülemeli) kullanılır. Amaç, arıza noktasını kesin olarak doğrulamak ve lazeri güvenli ve hassas bir lehim onarımı için kullanmaktır. Çalıştırmak için anakart önce TBK-2206 iş istasyonuna taşınır. İsteğe bağlı bir teşhis adımı olarak, TBK-218 Güç Kaynağı, kısa devre yapmış veya anormal bileşenlerin ısı imzasını doğru bir şekilde "görmek" için TBK-2206'nın termal görüntüleme işlevini kullanırken aynı anda kartı çalıştırmak için tekrar kullanılabilir. Çekirdek onarım aşamasında, arızalı bileşen sabitlendikten sonra, TBK-2206'nın odaklanmış lazeri, çevredeki tüm bileşenleri hasardan korurken güvenli ve kontrollü ısıtma ve lehimleme (örneğin, bir BGA çipini çıkarma veya yeniden lehimleme) için kullanılır.

Adım 4: TBK-218 Ayarlanabilir DC Tezgah Güç Kaynağı, 30V 10A LCD Dalga Formu Ekranlı

4. Adım: Onarım Sonrası Doğrulama Bu adımda yine TBK-218 Ayarlanabilir DC Tezgah Güç Kaynağı kullanılır. Amaç, onarımın başarılı olduğunu teyit etmek, kısa devrenin giderildiğinden emin olmak ve akım çekiminin normale döndüğünü doğrulamaktır. Çalışma sırasında, onarılan anakart TBK-218'e tekrar bağlanır ve çalıştırılır. Akım okumaları gözlemlenir ve normalse onarım tamamlanmış sayılır.

Adım 5: TBK-958H | Hepsi Bir Arada iPhone Lazer Makinesi: Çip Kaynağı, Renk İşaretleme ve Arka Cam Sökme

Adım 5: TBK-958H, çok çeşitli uygulamalar için tasarlanmış çok yönlü ve kompakt, hepsi bir arada bir lazer makinesidir. Yüksek güçlü bir fiber lazeri, kullanıcı dostu, yerleşik bir bilgisayar sistemiyle entegre ederek harici bir bilgisayara olan ihtiyacı ortadan kaldırır. Makine, her ayrıntının doğruluğunu sağlamak için otomatik odaklama sistemi ve yüksek çözünürlüklü bir mikroskopla donatılmış olup hassas işler için tasarlanmıştır. İster pil nikel levhalarını kaynaklamak veya dahili çizim kütüphanesini kullanarak telefon arka kapaklarını çıkarmak gibi ayrıntılı elektronik onarımlar yapın, ister özel tasarımlar oluşturun, bu makine tüm işlemleri halleder. Paslanmaz çelik üzerinde canlı renkli işaretlemeler üretebilir ve çeşitli malzemelerin kazınmasına uygundur. Silindirik ürünler için isteğe bağlı döner aparat, özelliklerini daha da genişletir. Profesyonel düzeyde lazer yeteneklerine ihtiyaç duyan küçük işletmeler, tamirhaneler ve amatörler için eksiksiz bir çözümdür.

Tek Noktadan Mobil Anakart Tamir Makinesi ve Aksesuarları Çözümü

Mobil anakart onarımı için iş akışını basitleştirmek ve verimliliği artırmak üzere tasarlanmış tek noktadan bir çözüm sunuyoruz. Bu çözüm, açılış testi (DC Güç Kaynağı) ve hassas lehimleme (Lazer Lehimleme Makinesi) için iki ana makineyi içermenin yanı sıra, süreç boyunca ihtiyaç duyulan tüm aksesuar ve sarf malzemelerini de kapsayarak teknisyenlerin her türlü anakart onarım zorluğunu kolayca çözmelerine yardımcı olur.

Tüm onarım süreci iki temel adımı takip eder:

Açılışta Tanılama: Anakartı çalıştırmak için DC Güç Kaynağını kullanın. Akım dalga formları gibi verileri analiz ederek, kısa devre veya açık devre gibi işlevsel sorunları hızla teşhis edebilirsiniz.
Hassas Onarım: Arızayı doğruladıktan sonra, son onarımı tamamlamak için tüm aksesuar ve sarf malzemelerini kullanarak hassas, tahribatsız lehim sökme ve lehimleme işlemini gerçekleştirmek üzere Lazer Lehimleme Makinesini çalıştırın.

Tam Aksesuar Desteği

Görev: Tüm onarım süreci için gerekli tüm yardımcı alet ve sarf malzemelerini sağlamak.

Üç ana makineye ek olarak, süreç boyunca ihtiyaç duyulan tüm aksesuarları da sağlıyoruz. Bu sayede, çeşitli malzemelerin tedarik edilmesiyle uğraşmadan onarım çalışmalarının sorunsuz bir şekilde ilerlemesini sağlıyoruz.

Lehim Sarf Malzemeleri: Çeşitli lehim pastası, akı ve lehim teli türlerini içerir.
Kullanım Aletleri: Antistatik cımbızlar, spudgerlar, tornavida setleri ve temizleme fırçaları sunuyoruz.
Yardımcı Aksesuarlar: BGA reballing şablonları, yüksek sıcaklık bantları, test kabloları ve makineler için yedek nozullar gibi.
Temizlik Malzemeleri: Devre kartı temizleyicisi ve tiftiksiz bezler içerir.

Onarımın her aşamasında doğru araç ve malzemelerin mevcut olmasını sağlıyoruz.

Yardımcı Sistemler, Aksesuarlar ve Markalama

Yardımcı Ekipmanların (DC Güç Kaynağı) Fonksiyonel Özelleştirilmesi

DC Güç Kaynağı Özelleştirme: Önyükleme Protokolü Kütüphanesi: Tüm büyük telefon markaları için daha kapsamlı ve güncel bir önyükleme protokolü kütüphanesini önceden yükleyebilir veya ihtiyaçlarınıza göre belirli bölgesel veya daha az yaygın modeller için protokoller ekleyebiliriz. Dalga Formu Analiz Yazılımı: Mevcut dalga formlarını yakalamak, analiz etmek ve depolamak için özel PC yazılımları geliştirebilir ve teknisyenlerin karmaşık ve zorlu sorunları teşhis etmelerine yardımcı olabiliriz.

Diğer Özelleştirme Seçenekleri (Aksesuarlar, Sarf Malzemeleri ve Görünüm)

Markalama ve Görünüm: Logonuzu tüm makinelere serigrafi baskıyla basabilir ve profesyonel, entegre bir iş istasyonu görüntüsü oluşturmak için tek bir marka rengi seçebiliriz. Entegre Aksesuarlar ve Sarf Malzemeleri: İhtiyaçlarınıza göre, gerçek bir tek elden çözüm sunmak için entegre ve özelleştirilmiş aksesuar kitleri ve sarf malzemeleri sağlayabiliriz.
