Anwendung von Handy-Bildschirmtrennmaschinen in der modernen Gerätereparatur
Die Rolle von Separatormaschinen bei der Reparatur von Mobiltelefonen
Die Trennmaschine für Handydisplays hat sich zu einem unverzichtbaren Werkzeug in der Elektronik-Aufbereitungsbranche entwickelt. Da Mobilgerätehersteller zunehmend auf starke, wasserfeste Klebstoffe und fest mit dem Gehäuse verklebte Glas-Rahmen-Verbindungen setzen, führen manuelle Trennmethoden mit Heißluftpistolen und Hebelwerkzeugen häufig zu Beschädigungen der internen Komponenten. Spezielle Trenngeräte bieten die kontrollierte thermische Umgebung und die mechanische Stabilität, die erforderlich sind, um die Displayeinheit oder die Rückseite sicher vom Gerätegehäuse zu trennen.
Moderne Anwendungsgebiete für diese Maschinen lassen sich im Allgemeinen in zwei Kategorien einteilen:
Bildschirmaufbereitung: Trennung der Glaslinse von der Digitizer-/LCD-/OLED-Schicht.
Rahmentrennung: Entfernen der gesamten Bildschirmeinheit oder der Rückabdeckung vom Gehäuse.
zur Shattered Back Cover Challenge
Eine der größten Herausforderungen bei der Reparatur moderner Smartphones betrifft Geräte mit zerbrochenem Rückglas. Herkömmliche Reparaturverfahren nutzen Vakuumpumpen, um das Smartphone auf einer Heizplatte zu fixieren. Ist das Rückglas jedoch beschädigt, bricht die Vakuumdichtung, wodurch der Saugmechanismus wirkungslos wird.

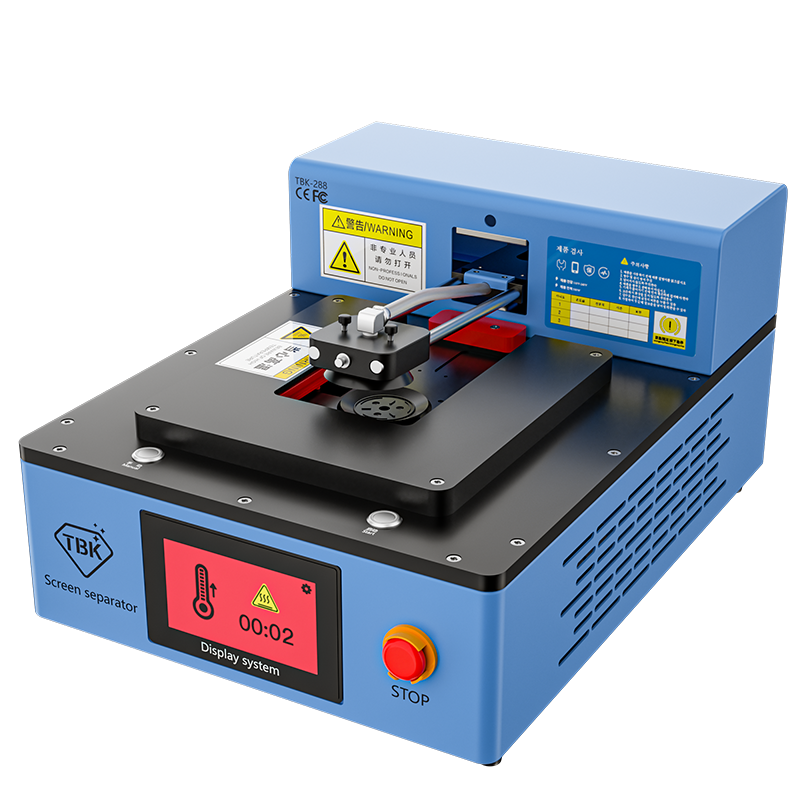

Um diesem Anwendungsfall gerecht zu werden, hat sich die Branche auf die mechanische Fixierung verlagert. Maschinen wie die TBK 288H nutzen ein Rahmenklemmsystem anstelle von Vakuumsaugtechnik. Durch das mechanische Greifen der seitlichen Schienen des Geräts können Techniker Bildschirme auch dann trennen, wenn die Rückseite stark beschädigt ist oder vollständig fehlt. Diese Anwendung ist besonders wichtig für die Reparatur aktueller iPhone-Modelle, bei denen Beschädigungen des Rückglases häufig vorkommen.
Wärmemanagement bei der Displaytrennung
Die Wärmezufuhr ist der entscheidende Faktor für den Erfolg einer Reparatur. Ziel ist es, den Klebstoff zu erweichen, ohne die thermische Belastungsgrenze des Akkus oder des Displays zu überschreiten.
Materialien für Heizelemente
Die Effizienz einer mobilen Separationsmaschine wird maßgeblich durch das Material des Heizelements bestimmt.
Aluminiumplatten: Häufig in Standardgeräten zu finden, können jedoch unter ungleichmäßiger Wärmeverteilung leiden.
Reine Kupferstreifen: Werden in hochpräzisen Geräten wie dem TBK 288H verwendet. Kupfer bietet eine hervorragende Wärmeleitfähigkeit, wodurch das System ein konstantes Temperaturprofil aufrechterhalten kann.
Für spezielle Anwendungen, wie beispielsweise die iPhone-Reparatur, ist eine lokale Erwärmung von Vorteil. Durch die gezielte Wärmezufuhr über einen Kupferstreifen entlang des Rahmenumfangs wird die Klebeverbindung erweicht, während gleichzeitig die Wärmeübertragung auf den Akku und die Mitte des OLED-Panels minimiert wird.
Betriebliche Kompatibilität und universelle Vorrichtungen
Reparaturwerkstätten benötigen Geräte, die sich an unterschiedlichste Gerätegrößen anpassen lassen. Eine vielseitige iPhone-Bildschirmtrennmaschine muss verschiedene Formfaktoren berücksichtigen, ohne dass für jedes Modell eine spezielle Form benötigt wird.
Die Verwendung universeller Vorrichtungen mit Push-Pull-Führungsschienensystemen ermöglicht eine breite Kompatibilität. Diese Konstruktion unterstützt ältere Geräte und passt sich den Abmessungen neuerer Modelle, einschließlich der iPhone 16-Serie, an. Der integrierte manuelle Hebemechanismus bietet dem Techniker haptisches Feedback und ermöglicht so die präzise Dosierung der Kraft beim Trennen der Kabel, um ein Einreißen empfindlicher Flexkabel zu verhindern.
Vergleich von Trennmethoden nach Anwendungsgebiet
Die folgende Tabelle kategorisiert, welcher Maschinentyp für bestimmte Reparaturszenarien geeignet ist.
| Anwendungsszenario | Vakuumsaugmethode | Mechanisches Spannverfahren (z. B. TBK 288H) |
| Unversehrte Frontscheibentrennung | Wirksam | Wirksam |
| Geräte mit zerbrochener Rückseite | Unwirksam (Kann nicht abdichten) | Hochwirksam (Sichert den Rahmen) |
| Entfernung von Bildschirmen mit gebogenen Kanten | Erfordert spezielle Formen | Wirksam mit Universalvorrichtung |
| Rahmenheizungspräzision | Niedrig (Erhitzt das gesamte Telefon) | Hoch (Randheizung) |
| Risiko der Batterieüberhitzung | Mittel bis hoch | Niedrig (lokalisierte Hitze) |
Wartungs- und Sicherheitsstandards
Der Betrieb einer mobilen Display-Separationsmaschine erfordert die Einhaltung von Sicherheitsprotokollen, um sowohl den Bediener als auch das Gerät zu schützen.
Temperaturkalibrierung: Die Bediener sollten die digitale Anzeige wöchentlich mit einem externen Thermometer überprüfen.
Abfallmanagement: Bei der Arbeit mit Glassplittern müssen der Klemmmechanismus und die Führungsschienen regelmäßig gereinigt werden, um einen reibungslosen Ablauf der Universalvorrichtung zu gewährleisten.
Reinigung nach Klebstoffresten: Nach dem Abtrennen sollte der Heizstreifen im warmen (nicht heißen) Zustand abgewischt werden, um Klebstoffreste zu entfernen, die die Wärmeübertragung bei zukünftigen Vorgängen beeinträchtigen könnten.
FAQS
Frage 1: Warum wird bei modernen iPhones ein Klemmseparator einem Vakuumseparator vorgezogen?
A1: Moderne iPhones haben oft eine Glasrückseite. Ist dieses Glas gesprungen, kann ein Vakuumseparator keine dichte Verbindung herstellen und das Telefon nicht mehr halten. Ein Klemmseparator wie der TBK 288H greift den Metallrahmen und gewährleistet so die sichere Befestigung des Geräts unabhängig vom Zustand der Glasrückseite.
Frage 2: Kann eine Maschine zum Trennen von Handybildschirmen den Akku beschädigen?
A2: Übermäßige Hitze kann Akkus beschädigen. Moderne Geräte minimieren dieses Risiko durch den Einsatz von Heizstreifen aus reinem Kupfer, die die Wärme auf den Kleberand des Rahmens konzentrieren, anstatt auf die Mitte des Geräts, wo sich der Akku befindet.
Frage 3: Ist der TBK 288H mit dem iPhone 16 kompatibel?
A3: Ja. Die Maschine verfügt über ein universelles, erweiterbares Vorrichtungssystem, wodurch sie ohne spezielle Formen mit den Abmessungen des iPhone 16 und anderer Modelle kompatibel ist.
Frage 4: Was ist der Hauptvorteil eines manuellen Hebemechanismus?
A4: Automatisierung ist zwar beim Erhitzen und Ausrichten hilfreich, ein manueller Hebemechanismus ermöglicht dem Techniker jedoch die Kontrolle über die Trenngeschwindigkeit. Dieses haptische Feedback trägt dazu bei, Beschädigungen an internen Flachbandkabeln zu vermeiden, die sich verhaken oder stärker als erwartet gespannt werden könnten.
F5: Benötige ich unterschiedliche Maschinen für die Trennung des Bildschirms und der Rückseite?
A5: Nicht unbedingt. Ein vielseitiges Gerät wie das TBK 288H ist so konzipiert, dass es sowohl den Ausbau von Bildschirmen als auch die Trennung von Rückabdeckungen ermöglicht und somit eine umfassende Lösung für Reparaturen auf Gehäuseebene darstellt.
